در صنعت چاپ پارچه و به‌ویژه فرآیند انتقال حرارت با دستگاه کلندر (Calender Machine)، دستیابی به یک خروجی صاف، بدون چروک و کاملاً یکنواخت اهمیت حیاتی دارد. دستگاه‌های کلندر با بهره‌گیری از غلتکهای حرارتی بزرگ و فشار مکانیکی، عمل ثبات‌بخشی یا چاپ سابلیمیشن را انجام می‌دهند. با این حال، یکی از چالش‌های رایج اپراتورهای خطوط تولید، پدیده چین خوردن پارچه در کلندر است که میتواند مترژهای زیادی از محصول نهایی را ضایع کند.
اگر می‌خواهید بدانید ریشه‌ی این مشکل کجاست و چگونه می‌توان خط تولید را به پایداری و دقت کامل رساند، در این مقاله تخصصی با ما همراه باشید تا ابعاد مکانیکی و تنظیمات فنی آن را بررسی کنیم.
مکانیسم عملکرد کلندر و نقطه آسیب‌پذیری آن در برابر چروک
برای ریشه‌یابی مشکل، باید بدانیم کلندر چگونه کار میکند. دستگاه کلندر از یک سیلندر اصلی داغ (Drum) و نمد (Blanket) مقاوم در برابر حرارت تشکیل شده است که پارچه، کاغذ انتقال و رول‌های مابین آن تحت فشار و کشش از نقطه‌ی تماس عبور می‌کنند.
هرگونه عدم تعادل در این سیستم مکانیزه، بلافاصله خود را به صورت موج، خطوط کج، یا چینهای مقاوم روی پارچه‌ی خروجی نشان می‌دهد. پارچههای پلیاستر و کشسان به دلیل حساسیت بالا به گرما و تنش کششی، بیش از سایر متریال‌ها مستعد این پدیده هستند.
دلایل اصلی چین خوردن پارچه در دستگاه کلندر
بروز چین و چروک در خروجی کلندر معمولاً ناشی از یک یا ترکیبی از عوامل مکانیکی، کششی و محیطی زیر است:
- تنظیم نبودن کشش (Tension Control): اگر کشش پارچه‌ی ورودی یا کشش نمد دستگاه به صورت نامتعادل تنظیم شده باشد، یک سمت پارچه سریع‌تر از سمت دیگر کشیده شده و در نتیجه، موج و چین ایجاد میشود.
- مشکلات رول بازکن (Unwinder) و شفت‌ها: اگر شفت‌های نگهدارنده رول پارچه یا کاغذ تراز نباشند، یا سیستم ترمز رول‌ها به درستی عمل نکند، پارچه با زاویه‌ی انحرافی وارد دهانه‌ی غلتک‌ها میشود.
- اختلاف سرعت (سنکرون نبودن): هماهنگ نبودن سرعت خطی ورود پارچه با سرعت چرخش سیلندر اصلی و نمد، باعث جمع شدن یا کشیدگی بیش از حد الیاف می‌گردد.
- مشکلات حرارتی و انبساط ناهمگون: توزیع حرارت نامتقارن روی سیلندر میتواند باعث انبساط طولی متفاوت در نقاط مختلف پارچه و ایجاد چروکهای موضعی شود.
- کیفیت بافت پارچه: پارچه‌هایی که دارای تنش‌های درونی از مرحله بافت یا رنگرزی قبلی هستند، به محض قرار گرفتن در معرض حرارت کلندر جمع شده و دچار چینخوردگی می‌شوند.
راهکارهای عملی و گام‌به‌گام برای برطرف کردن چینخوردگی
برای رفع قطعی این مشکل در محیط کارگاهی و صنعتی، اقدامات اصلاحی زیر باید به ترتیب بررسی و اجرا شوند:
- کالیبراسیون سیستم کنترل کشش (Tension Rollers): تنش رول‌های ورودی پارچه و کاغذ را تنظیم کنید. کشش باید به اندازه‌ای باشد که پارچه صاف بماند، اما به الیاف آن تنش مکانیکی بیش از حد وارد نشود.
- استفاده از غلتکهای پهن‌کننده (Banana Rolls / Spreader Rolls): نصب یا تنظیم دقیق غلتکهای موزی‌شکل یا گشادکننده پیش از نقطه‌ی ورود به سیلندر اصلی، نقش بسزایی در باز کردن و صاف کردن عرض پارچه دارد.
- تنظیم تراز شفت‌ها و راهنماها (Guide Rollers): مطمئن شوید که رول پارچه کاملاً در مرکز و به صورت موازی با محور دستگاه قرار دارد. کوچک‌ترین انحراف زاویه‌ای در رول‌بازکن‌ها عامل اصلی ایجاد چروکهای مورب است.
- بررسی و بهینه‌سازی سرعت دستگاه (Line Speed): سرعت خط کلندر را متناسب با گرماژ پارچه و زمان لازم برای انتقال حرارت تنظیم کنید. سرعت‌های نامناسب باعث ایجاد پاندول یا شل‌شدگی موضعی می‌شوند.

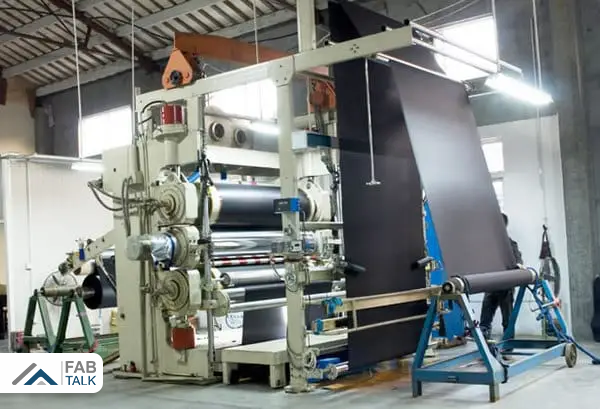

نکات مهم و طلایی در پیشگیری از چین خوردن پارچه
برای به حداقل رساندن خطاهای اپراتوری و افزایش راندمان خط تولید، رعایت نکات کلیدی زیر الزامی است:
- انبارداری و رطوبت‌گیری پارچه: پارچه‌هایی که در محیط‌های مرطوب نگهداری می‌شوند، به دلیل جذب رطوبت ناهمگون، پس از دیدن حرارت کلندر دچار انقباض موضعی و چروک می‌شوند. حتماً پیش از چاپ، پارچه را در دمای محیط سالن به تعادل برسانید.
- کنترل لبههای رول (Edge Alignment): لبههای رول پارچه نباید دارای ریش‌ریش‌شدگی یا آسیب دیدگی باشد؛ این نواقص به راحتی به درون غلتک‌ها کشیده شده و ایجاد چین می‌کنند.
- بازرسی دوره‌ای نمد (Blanket): نمد دستگاه کلندر پس از ماه‌ها کارکرد ممکن است دچار وارفتگی، کشش نامتقارن در یک طرف یا پوسیدگی موضعی شود. نمد فرسوده عامل اصلی چروکهای غیرقابل اصلاح است
- اجرای عملیات حرارتی اولیه (Heat Setting): پارچههای خام پلیاستر پیش از ورود به مرحله چاپ و کلندر، باید فرآیند ثبات حرارتی را در کارخانه بافندگی گذرانده باشند تا در مواجهه با حرارت کلندر جمع نشوند.
باورهای غلط درباره چروک شدن پارچه در کلندر
باور غلط اول: «افزایش شدید فشار نمد روی سیلندر، همه‌ی چینهای پارچه را صاف میکند.»
حقیقت فنی: فشار بیش از حد نه تنها چروک‌ها را از بین نمی‌برد، بلکه باعث اصطکاک شدید، کشیدگی بیش از حد الیاف و حتی آسیب دیدن نمد یا سیستم مکانیکی کلندر میشود. فشار باید بهینه‌سازی شده و بر اساس ضخامت پارچه تنظیم گردد.
باور غلط دوم: «چروک پارچه تنها به تنظیمات دستگاه مربوط است و جنس پارچه تاثیری ندارد.»
حقیقت فنی: اگر پارچه از نظر عملیات حرارتیِ پیش از چاپ استاندارد نباشد، با ورود به کلندر و دیدن دمای بالا، به طور طبیعی منقبض شده و چروک می‌خورد؛ بنابراین کیفیت متریال ورودی به اندازه تنظیمات دستگاه اهمیت دارد.
نتیجه‌گیری
چین خوردن پارچه در کلندر یک چالش فنی است که با شناخت دقیق پارامترهای مکانیکی، تنظیم صحیح کشش، تراز بودن رول‌ها و رعایت نکات پیشگیرانه نظیر بازرسی نمد و کنترل رطوبت به راحتی قابل کنترل و برطرف کردن است. تسلط اپراتور بر این نکات فنی، خط تولید را از ضایعات مکرر نجات داده و کیفیتی بی‌نقص ارائه می‌دهد.
نیاز به مشاوره‌ی تخصصی‌تر دارید؟
اگر در خط تولید خود با چالش‌های پیچیده‌تری در زمینه‌ی تنظیمات کلندر یا بهینه‌سازی فرآیند چاپ مواجه هستید، کارشناسان فبتاک آماده‌اند تا بهترین راهکارهای مهندسی را به شما پیشنهاد دهند.
پرسش‌های متداول (FAQ)
- چرا پارچه بلافاصله پس از خروج از کلندر از یک سمت دچار چینخوردگی میشود؟
این مسئله معمولاً ناشی از عدم تراز بودن شفت رولورودی یا تنظیم نبودن فشارِ لبههای غلتکهای کششی است که باعث کشش نامتوازن در عرض پارچه میشود.
- نقش غلتک موزی (Spreader Roll) در جلوگیری از چروک چیست؟
غلتک موزی با طراحی منحنیشکل خود، پارچه را از مرکز به سمت دو لبه میکشد و پیش از ورود به پرس حرارتی، تمامی چینهای ریز عرضی را صاف میکند.
- آیا دمای بالا میتواند باعث ایجاد چروک در پارچه شود؟
بله. دمای بیش از حد استاندارد پارچههای پلیاستر موجب انقباض حرارتی ناگهانی (Thermal Shrinking) و در نتیجه ایجاد موج و چروکهای ساختاری در بافت پارچه میشود.
